Mavitek MCCV8 VHF Cavity Combiner Datasheet
MCCV8 Serisi
136-174MHz VHF Kavite Birleştirici
10MHz genişliğe kadar izolasyon band genişliği.
Çift izolatörlü tasarım ile çıkış kanalları arasında 75dB'den fazla izolasyon. (@ >150kHz kanal aralığında).
150 Watt RF giriş gücü ve çift izolatörlü tasarım. 200mm aluminyum kaviteler

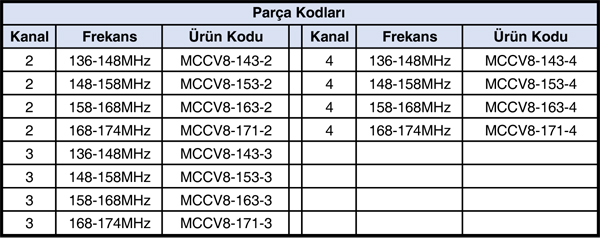

Sipariş kodları ve detay bilgi için lütfen teknik broşürü kontrol ediniz.
| Model No | MCCV8 Serisi |
| Elektriksel Özellikler | |
| Frekans Bandı | 136-174MHz (10MHz'lik alt bandlarda) |
| Kanal Adedi | 2 / 3 / 4 |
| Tx-Tx İzolasyon | >75dB (@ >150kHz kanal aralığında) |
| VSWR (maks.) | <1.5:1 |
| Maksimum Güç | 150Watt |
| Asgari kanal aralığı | >75kHz |
| Araya Girme Kaybı | 2 Kanal: <2.4dB / 3 Kanal: <2.8dB / 4 Kanal: <3.1dB |
| Mekanik Özellikler | |
| Frekans Kararlılığı | 1.0ppm/°C |
| Konektör Tipi | N-Tipi Dişi |
| Montaj | 19” Rack 2Ch:6U 3Ch:10U 4Ch:12U |
| Ağırlık | 2 Knl:13kg / 3 Knl:19kg / 4 Knl:25kg |
| Çalışma Isı Aralığı | -25˚to +60˚C |
